Выпрессовка поршневого пальца

Опубликовано: 27.08.2018

В двигателях автомобилей, где поршневой палец собирается с поршнем после нагрева верхней головки шатуна, обратная выпрессовка поршневого пальца достаточно проблематична. Примером может служить известный всем двигатель автомобилей семейства ВАЗ.

Дело здесь в том, что усилие на сдвиг после остывания головки шатуна составляет порядка тонны и демонтировать палец поршня из шатуна при разборке двигателя очень сложно.

Мотористы , профессионально занимающиеся ремонтом двигателей используют для этих целей различные приспособления, облегчающие сам процесс разборки и позволяющие сохранить детали. Когда приспособления для выпрессовки поршневого пальца отсутствуют, то обычно применяют кувалду и деревянную колоду с выемкой в форме поршня. При таком варварском способе разборки пары шатун-поршень может наступить деформация шатуна, не говоря уже про поршень, который однозначно подлежит выбраковыванию.

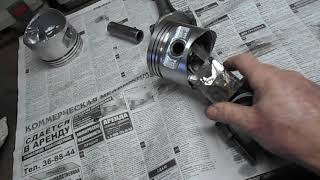

выпрессовка пальцев поршней

Предлагаемый вариант пресса, где выпрессовка прессом поршневого пальца занимает меньше минуты времени, под силу сделать любому автолюбителю. Для этого потребуется услуга токаря, гидравлический домкрат и ваша сборка пресса.

Пресс представляет собой три площадки, соединенных между собой двумя стойками с гайками фиксации площадок. Средняя площадка подвижная и приводится в работу при помощи гидравлического домкрата установленного на нижней площадке пресса. Верхняя площадка имеет отверстие для выхода

выпрессовка поршневого пальца иж

Помимо основного предназначения выпрессовку прессом можно использовать и для других целей, если сделать сменную площадку, но это уже на ваше усмотрение. Сам пресс позволяет выполнять выпрессовку поршневых пальцев любых соединений с учетом площадки под поршень. При этом все детали выпрессовки остаются в идеальном состоянии и пригодны для повторного использования.

Пресс можно закрепить стационарно на верстаке гаража, а можно и работать им в незакрепленном состоянии.

Так как поршневые пальцы поршней имеют разный внутренний диаметр, то оправка для выпрессовки специально выполнена со ступенчатой рабочей частью, где учтены самые распространенные внутренние диаметры пальцев. Для более точной работы можно изготовить несколько оправок и менять их при изменении диаметра.

Схема работы гидравлического пресса

Перед выпрессовкой поршневого пальца необходимо «сбросить» давление в домкрате, открутив пробку сброса в его нижней части. Затем опустить площадку, надавливая на нее сверху усилием руки, на величину необходимую для установки поршня. Далее поршень устанавливается на площадку и пробка сброса давления на домкрате закручивается.

Пресс готов к работе. Накачивать домкрат удобнее всего с использованием любого длинного металлического стержня подходящего диаметра. Когда домкрат поднимет площадку с поршнем до верхнего упора пресса, нужно сверху убедиться что поршневой палец идет точно по центру отверстия в верхней площадке. При дальнейшем накачивании домкрата будет слышен характерный щелчок (отрыва пальца от шатуна) и усилие несколько уменьшится.

Выдавливать палец нужно до его полного выхода из верхней головки шатуна.

Выпрессовав поршневой палец, отдается пробка сброса давления домкрата и площадку опускают вниз, освобождая пространство для снятия поршня. Далее в таком же порядке распрессовываются остальные пальцы.

Размеры пресса можно выбрать произвольные, главный ориентир будет использованный тип гидравлического домкрата и его размеры в нерабочем состоянии и при полном выходе штока. Фотографии сделаны на мобильный телефон и при не совсем удачном освещении, но думаю что сама конструкция пресса понятна.

Если есть вопросы, то оставляйте их в комментариях отвечу всем. Интересует также ваше мнение по поводу практичности такого пресса.
