Геометрия кузова: как проверить, что это такое и как восстановить

Опубликовано: 27.08.2018

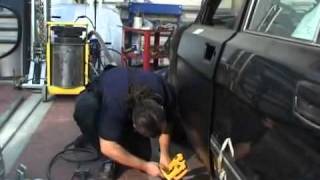

видео Геометрия кузова: как проверить, что это такое и как восстановить

Видеоурок по восстановлению геометрии кузова автомобиля

Многие водители редко измеряют геометрию кузова автомобиля, считая это мероприятие бессмысленным и дорогим. И вроде бы все логично: человек ездит аккуратно, аварийных ситуаций не создает, да и по бездорожью не рассекает. Однако не все так просто.



Состояние своего «железного коня» нужно отслеживать постоянно, ведь детали изнашиваются постепенно и незаметно, что в итоге может повлечь неприятности в самый неподходящий момент.

О важности геометрии кузова автомобиля и о том, что это за зверь такой, читайте в нашей статье.


Как померить геометрию кузова. Размеры кузова

Что такое геометрия кузова?

При создании ключевых деталей автомашины производитель обязательно соблюдает их симметричность, которая постоянно контролируется на специальном оборудовании во время изготовления. Она дает возможность правильно разместить все основные компоненты автомобиля, влияющие не только на его внешний вид, но и на ходовые характеристики.


нарушение геометрии кузова автомобиля

Нарушение геометрической симметричности кузова, к которому крепятся ключевые детали, соответственно, приводит к изменению их положения. А теперь представьте, как будет вести себя машина на дороге, если сместятся колеса или подвеска?

Безусловно, детали кузова, принимающие на себя основную нагрузку, делаются достаточно прочными, однако с течением времени или под действием иных факторов они тоже изнашиваются.

Именно по этой причине следует производить тщательную проверку автомобиля перед покупкой, особенно в случае приобретения его с рук.

Что влияет на геометрию кузова автомобиля?

Даже если ваша машина простаивает в гараже – ее запчасти и комплектующие все равно изнашиваются под действием коррозии и иных химических процессов. К другим причинам, из-за которых изменяется геометрия кузова, относят:

Механические повреждения, полученные во время ДТП (даже незначительный удар может серьезно повредить каркас). Езда по бездорожью. Неровные дороги. Постоянная перегрузка автомобиля в результате перевозки гораздо большего веса, чем указан в техпаспорте.

Серьезная деформация кузова может привести к выходу из строя ключевых компонентов машины, что резко повысит стоимость ремонта.

Проверка геометрии кузова : поводы для беспокойства

Если целостность каркаса нарушена незначительно, то визуальный осмотр машины не позволит вам определить наличие проблемы. Однако при серьезных расхождениях симметрии автомобиль начинает вести себя непредсказуемо во время движения. Кроме того, появляются и внешние дефекты.

Нарушение геометрии кузова можно диагностировать по следующим признакам:

Трудности при открывании и закрывании багажника, капота и дверей, если речь не идет об их проседании. Деформация лонжеронов и стаканов, вибрации и нестабильное поведение машины (при полностью исправной ходовой части). Визуальный осмотр под лупой выявляет морщинки в местах применения сварки. Наблюдается «кособокость», т.е. смещение осевой симметрии на колесах. Появились трещины на стеклах и большие зазоры между деталями.

Кроме того, определить наличие проблемы можно следующим образом. Найдите прямую дорогу без других машин, и разгонитесь до 50-100 километров в час. После этого отпустите руль на несколько секунд и посмотрите, заносит ли автомобиль. Оценка его управляемости и позволит выявить наличие или отсутствие асимметрии. Разумеется, такие манёвры не следует проводить на мокром асфальте или, тем более, на гололедице. В противном случае вы и достоверных результатов не получите, и в аварию попадете.

Более надежные методы диагностирования заключаются в измерении так называемых контрольных точек геометрии кузова.

Что такое контрольные точки?

Каждый производитель обязательно выставляет на деталях кузова специальные метки, а также записывает номинальные расстояния между ними либо в техпаспорте, либо в специальной документации. Такая измерительная система унифицирована и используется всеми автопроизводителями. Как правило, схемы с контрольными точками под любой автомобиль можно найти в интернете либо получить в представительстве компании.

Таким образом, если измерить расстояние между этими точками и сравнить его с оригинальным, можно точно узнать, имеет место нарушение геометрии кузова или нет.

Пример контрольных точек ваз 2109

Как проверить геометрию кузова в домашних условиях ?

Сразу отметим, что при использовании этих методов существуют погрешности из-за неточности самих приборов и измерений.

С помощью штангенциркуля и масштабной линейки можно измерить диагонали дверных проемов, колесные оси и мест крепления запчастей. Специальная линейка может увеличить точность измерений, однако она стоит дороже. Помните, что определенные точки контроля находятся под облицовочными панелями и другими деталями. Чтобы сделать необходимые замеры, их следует снять.

Экспресс измерение геометрии кузова в СТО

Самым надежным и лучшим вариантом проверки симметрии является обращение в специальный сервис, где измеряются все показатели и на их основании выносится вердикт. Такая процедура стоит довольно дорого, однако она с лихвой может сэкономить вам большую сумму денег. Например, мастер может сообщить вам, что отрегулировать осевую симметрию не представляется возможным и, следовательно, обновлять ходовую часть тоже бессмысленно.

В таких центрах применяются самые современные методы диагностики, позволяющие точно оценить состояние «железного коня». Кроме того, здесь же на стапеле производится вытяжка и правка деталей, если это необходимо. Такие работы выполняются на специальных стендах для проверки и восстановления геометрии кузова.

Существует несколько способов определить контрольные размеры геометрии кузова. Самым современным считается измерительная система, в которой используются специальные датчики, закрепляющиеся на контрольных точках. Такие устройства отправляют на компьютер сигнал о своем положении в пространстве, тот рассчитывает расстояние и выдает итоговый результат. Определяемые параметры анализирует мастер и принимает решение о требующемся ремонте измеряемого автомобиля. В самых современных сервисах производится экспресс-тестирование. Машину даже не приходится разбирать – вы просто заезжаете на платформу, и через несколько минут на компьютер уже выводятся все необходимые данные. Правда, такая экспресс-диагностика стоит недешево.

К другим вариантам измерений относят лазерную или оптическую геометрию кузова, использование механических приспособлений, ручную диагностику. Однако эти способы значительно уступают датчикам в точности.

Восстановление геометрии кузова

Обратите внимание, что качественная диагностика кузова автомобиля, как и измерение его геометрии, может быть проведена только в сервисных центрах. Не верьте различным рассказам на форумах о гаражных мастерах «Самоделкиных». Безусловно, денег такие работники просят намного меньше, да и при визуальном осмотре отмечается якобы качественно сделанное вытягивание каркаса и его реставрация. Однако при постройке кузовной части автомобиля инженеры пользуются специальными расчетами, незначительное нарушение которых приводит к ухудшению управляемости транспортного средства и, как следствие, к созданию аварийной ситуации. Вряд ли вы готовы заплатить за некачественно проведенное исправление геометрии кузова вашим здоровьем и здоровьем других людей.

Комплексная работа может осуществляться только при наличии стенда для восстановления геометрии кузова, оборудованного специальной электронной системой. Такое устройство в реальном времени отслеживает расстояние между контрольными точками и своевременно сообщает мастеру о совпадении реальных и эталонных показателей. Выравнивание геометрии кузова в таком случае осуществляется в сжатые сроки.

Стапель

Отметим, что некоторые детали при их вытяжении могут сломаться. Другие же изготовлены из пластика, а третьи вообще непригодны к холодной или горячей вытяжке. В этом случае стоимость ремонта может сильно вырасти.

Электронная система, отслеживающая показатели, может отсутствовать. В этом случае диагностика геометрии кузова, как и устранение проблемы, будут стоить дешевле. Но из-за того, что мастер будет вытягивать детали, что называется, на глазок, работу придется выполнять гораздо дольше, да и металл запчастей не будет рад таким вот «танцам с бубном» при растяжении.

Геометрия кузова : как избежать серьезных проблем и сократить стоимость ремонта?

В заключение статьи дадим несколько советов, которые позволят вам и деньги сэкономить, и безопасность сохранить:

Проводите измерение геометрии кузова 1-2 раза в год; Прислушивайтесь к своему автомобилю, отслеживайте его поведение и управляемость; Периодически осматривайте машину на предмет появления зазоров; Обязательно проверьте БУ-автомобиль при покупке, поскольку его хозяин может в принципе не знать о проблеме либо сознательно замалчивать ее.

Последнее особенно актуально, если впоследствии выяснится, что восстановить симметричную геометрию кузова автомобиля будет стоить дороже, чем купить нового железного коня.
